• 产品说明  ：（可按客户要求定做）

• 一、设备简介：

1、DISK涂装工作原理

Ω 自动喷漆采用高压静电D I S K碟式自动喷漆机， 气动马达为台湾双涡轮滚动轴承式， 喷碟在气压为3 . 5 ~ 5 k g f时， 空载最高转速 n=40000r/min，负载最高转速n=25000r/min，盘径Ф=170mm，喷涂效率高，升降机采用微电脑自动升降机，其控制系统采用液晶触摸屏输入，微电脑编程、纯画面平台操作，升降电机上下升降由变频器控制，喷枪行程0.5-3M（可定制）且用户可根据工件长度方便地调整设定行程。供漆量变化用变频器来调节，供漆可量化显示，操作方便，换漆快，质量可靠。

2、工艺流程

人工上料→喷淋清洗→超声波清洗→喷淋漂洗→空气鼓泡精洗→自动吹干（2次）→水分烘干→Ω自动喷漆→手工补漆→油漆烘干→人工下料

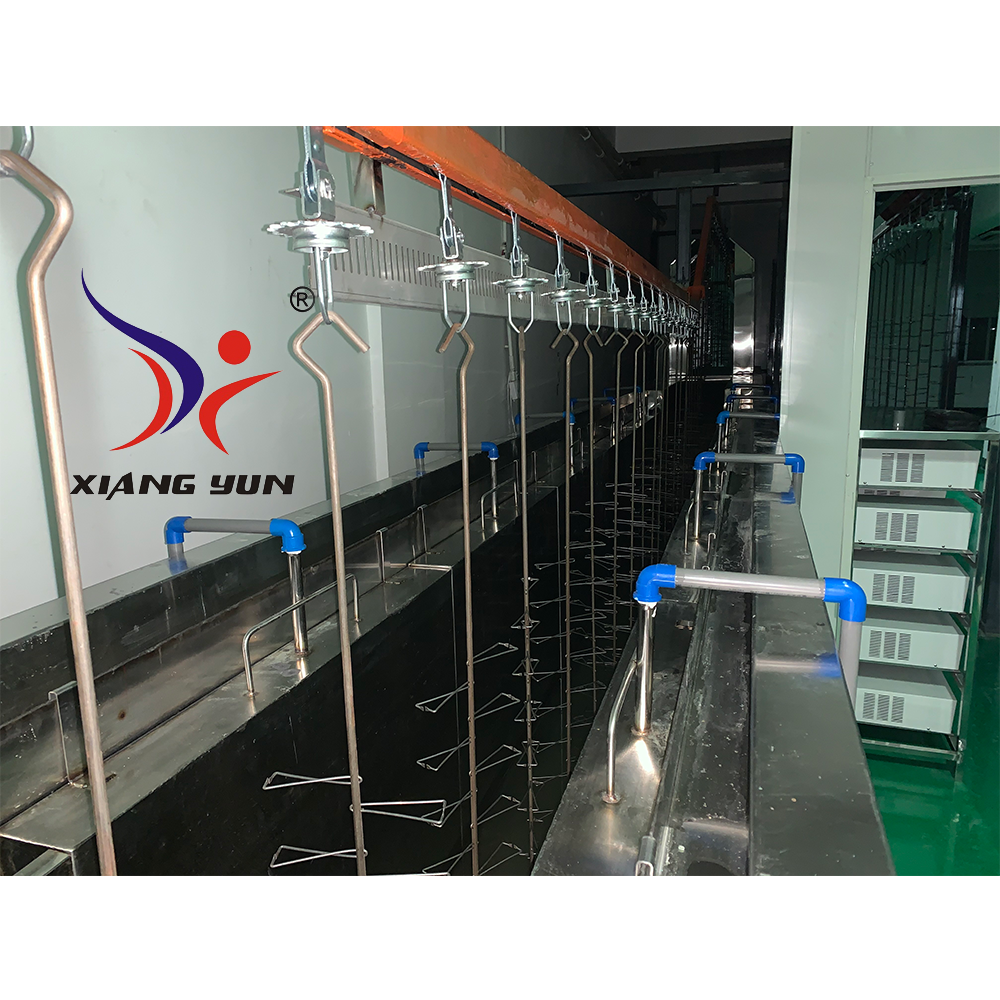

a、清洗采用波浪输送自动浸入式喷淋清洗，共经四次清洗，分别为：喷淋过滤加热清洗、超声波加热清洗、清水喷淋洗、热水鼓泡浸洗等。所有清洗槽采用双层保温结构设计；304不锈钢封装，清洗槽上部采用不锈结构全封闭式，两侧安装玻璃门观察窗；喷淋采用不锈钢喷嘴，不锈钢离心泵加压循环过滤加热功能，储液槽带溢流口，确保产品上的油脂和灰尘清洗干净。

b、我公司可按照客户要求定制设计特殊非标设备，完全结合用户产品的特点，设计符合产品的工艺流程。选型用料合理，同步考虑设备寿命。烘干烘道、固化烘道节能、保温性能好，油漆的固化质量。输送系统驱动力、张力经过精确计算，运行稳定、可靠。

3、设备设计特点

本公司生产的全自动清洗、喷涂线具有科技含量高、控制系统先进，设计布局合理，结构紧凑等优点。制造工艺要求精度高，外形美观大方，布局合理，整体性好，可与同类高端或国外进口设备媲美。

4、质量稳定可靠

产品的设计、制造、安装、调试全由我公司自行完成。从设备开始到交付使用，可由用户参与监制。设备关键器件均采用国内知名品牌或进口品牌组装，如：电气控制元件、静电发生器、喷枪、燃烧机、泵、阀、等。

5、采用人机界面、PLC、伺服驱动喷漆、变频调速、中英文界面操作系统。

• 二、适用范围：

本生产线适用于汽摩机车、服装辅料、消防器材、五金家电、乐器、轻工、家具、机床、农机、铝业、通讯、等行业，可满足大批量全自动涂装生产。能源可采用电、油、天然气、液化气、煤气、和蒸汽等多种形式。
